DFAN-JQ型

防爆緊急啟動/停動按鈕

安 裝 使 用 說 明 書

一、產品簡介：

DFAN-JQ型防爆緊急啟動/停動按鈕為非編碼型按鈕，其防爆性能符合GB3836—2000系列標準的要求。手動報警按鈕適用于1區、2區含有Ⅱ類A、B、C級T1～T6溫度組別的爆炸性氣體環境的危險場所。

DFAN-JQ型防爆緊急啟動/停動按鈕是防爆火災報警系統中不可缺少的常用設備，與火災報警控制器等設備組成火災報警系統。當被保護區域發生火災時，按下緊急啟動按鈕，即可向氣體滅火控制盤發出信號，氣體滅火控制盤發出氣體噴灑命令，經延時，啟動氣體噴灑電磁閥。在延時期間，若現場人員確認無火災發生，可立即按下緊急停動按鈕，終止啟動。

二、產品特點：

1. 防爆緊急啟動/停動按鈕造型美觀、結構緊湊、工作性能穩定可靠。

2. 為避免誤操作，防爆緊急啟動/停動按鈕的按鈕采用玻璃罩進行保護，當發生火警時，擊碎玻璃后在按下相應按鈕，使用后應及時更換玻璃片。

3. 防爆緊急啟動/停動按鈕可以和國內外任何廠家的火災報警控制器配套使用。

三、主要技術參數

1.防爆標志:ExdⅡCT6 Gb

2.工作電壓:DC24V（指示燈電源）（無極性）

3.觸點容量:0.5A

4.指 示 燈:緊急啟動狀態：紅色常亮；緊急停動狀態：綠色常亮

5.防護等級:IP65或無防護

6.使用環境:

溫度：－20℃～＋50℃

相對濕度：≤95％  不結露

大氣壓力：80kPa～110kPa

7.出線口螺紋：G1/2

8.重量:1kg

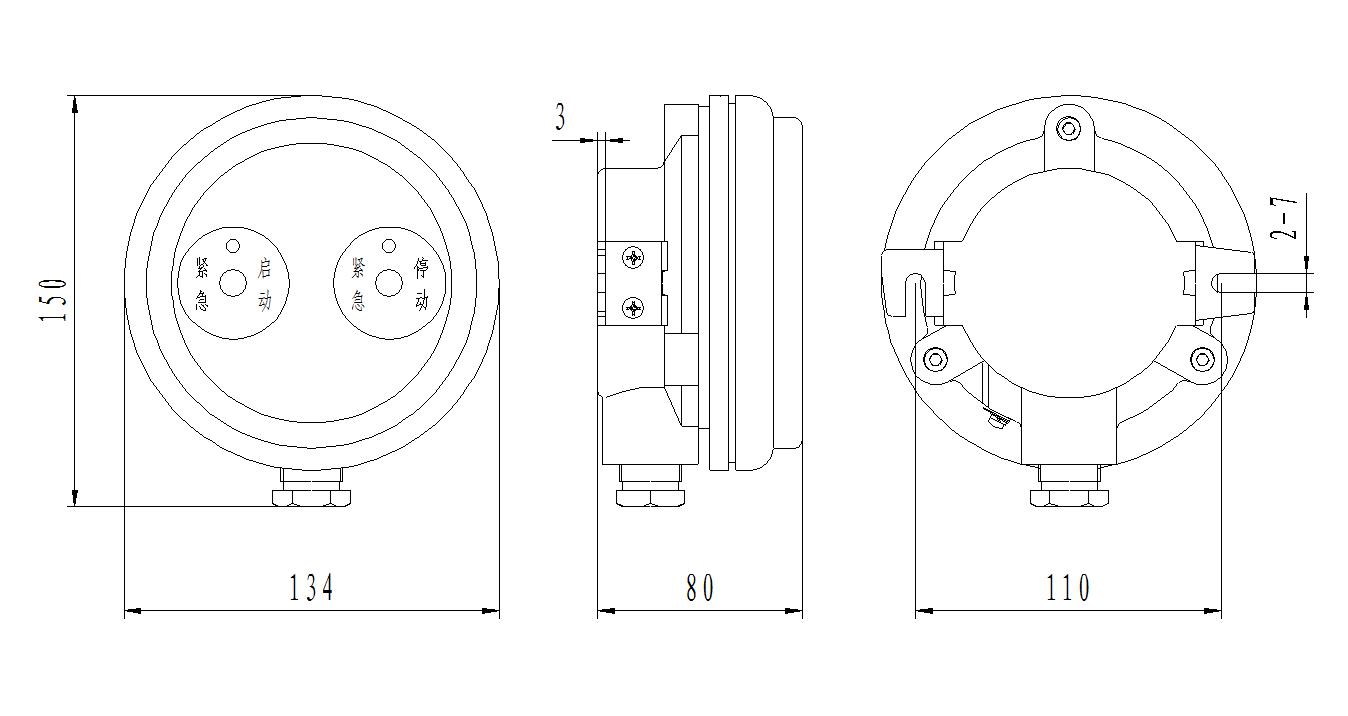

四、外形圖

 五、安裝與接線

1.安裝: 根據現場情況用M6螺釘通過按鈕安裝爪將其固定在墻壁上，一般要求按鈕底部距地面高1.5m。

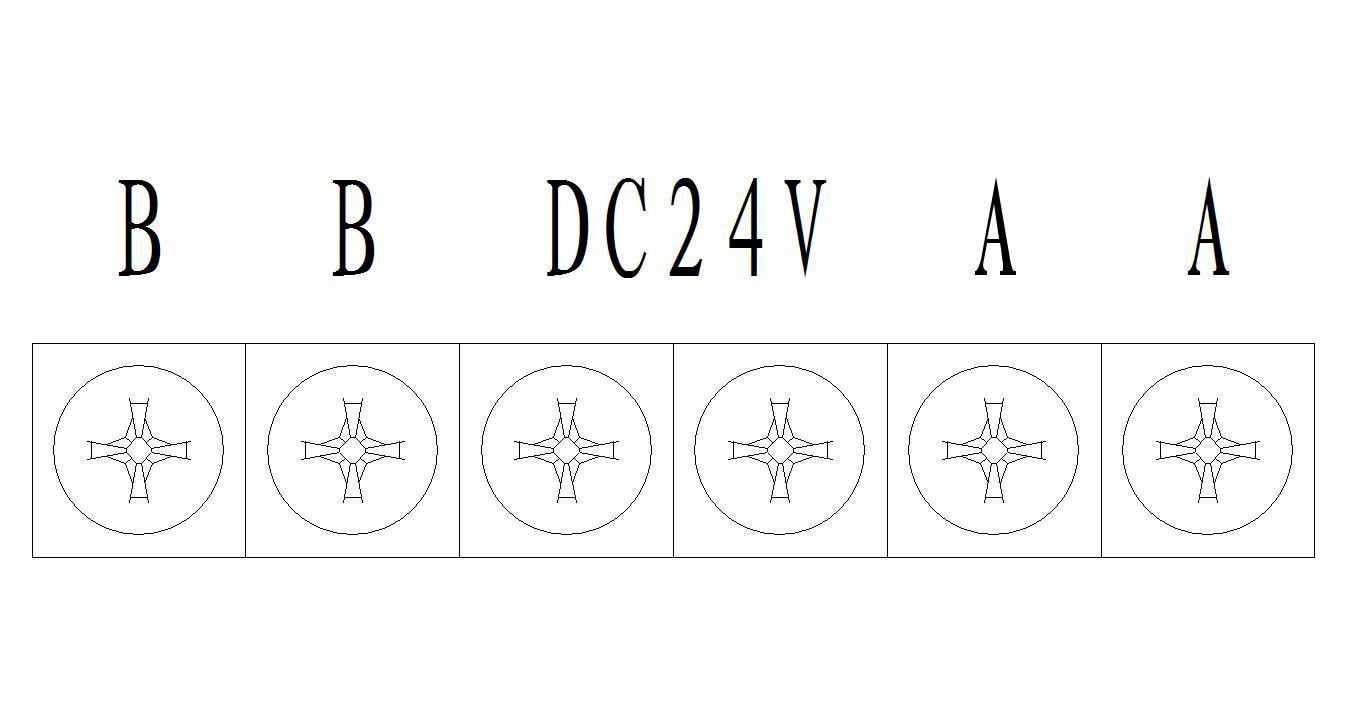

2.接線：將電纜線按下圖分別接在接線端子上

 中間兩位端子為DC24V電源（無極性）；A、A為啟動常開觸點；B、B為停動常開觸點

六、注意事項

1、嚴禁在易燃易爆場所帶電拆卸。

2、安裝時不要損傷隔爆面,并保持其清潔。隔爆面緊固螺釘應均勻擰緊，注意隔爆面不要夾雜異物。

3、長期使用要定期檢測按鈕的性能是否完好，如失效或損壞時要由專

業人員進行維修。
