防爆消火栓按鈕

安 裝 使 用 說 明 書

一、產品簡介：

DFAN-X型防爆消火栓按鈕為非編碼開關型報警按鈕，其防爆性能符合GB3836—2000系列標準的要求，并經國家指定的檢驗單位檢驗合格，取得了防爆合格證書。消火栓按鈕適用于1區、2區含有Ⅱ類A、B、C級T1～T6溫度組別的爆炸性氣體環境和含有爆炸性粉塵的危險場所。

DFAN-X型防爆消火栓按鈕是防爆火災報警系統中不可缺少的常用設備，與火災報警控制器等設備組成火災報警系統。當現場發生火災時，經人工確認火警后，按下防爆消火栓按鈕，即可直接啟動消防水泵控制系統，也可向火災報警控制器發出啟泵請求信號。

二、產品特點：

1.防爆消火栓按鈕采用專用鑰匙復位，具有自鎖功能，滿足國標要求。

2.防爆消火栓按鈕具有位置指示和報警指示功能，正常待機狀態指示燈為綠色，在黑暗中顯示按鈕的安裝位置，當按下消火栓按鈕后指示燈為紅色，顯示消火栓按鈕已處在報警狀態。

3.防爆消火栓按鈕可以和國內外任何廠家的火災報警控制器配套使用。

三、主要技術參數

1.防爆標志:ExdⅡCT6 Gb/DIP A21 TA,T6

2.工作電壓:DC24V

3.觸點容量:OUT-1: 無源常開觸點：0.5A；OUT-2:繼電器常開觸點：7A

4.指 示 燈:正常待機狀態：綠色；報警狀態：紅色

5.防護等級:IP45/IP65

6.使用環境:

溫度：－20℃～＋50℃

相對濕度：≤95％  不結露

大氣壓力：80kPa～110kPa

7.出線口螺紋：G3/4

8.重量:1kg

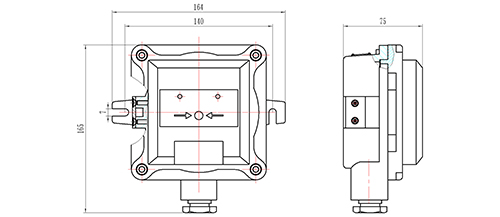

四、外形圖

 DFAN-X型

五、安裝與接線

1.安裝: 根據現場情況可分為壁式安裝和立柱式安裝。壁式安裝用M6螺釘通過按鈕安裝爪將按鈕固定在墻壁上，一般要求按鈕底部距地面高1.5m。立式安裝須用專門立柱在地面上固定，其安裝要求與壁式安裝相同。

2.防爆消火栓按鈕可以選配防雨罩和誤操作罩。

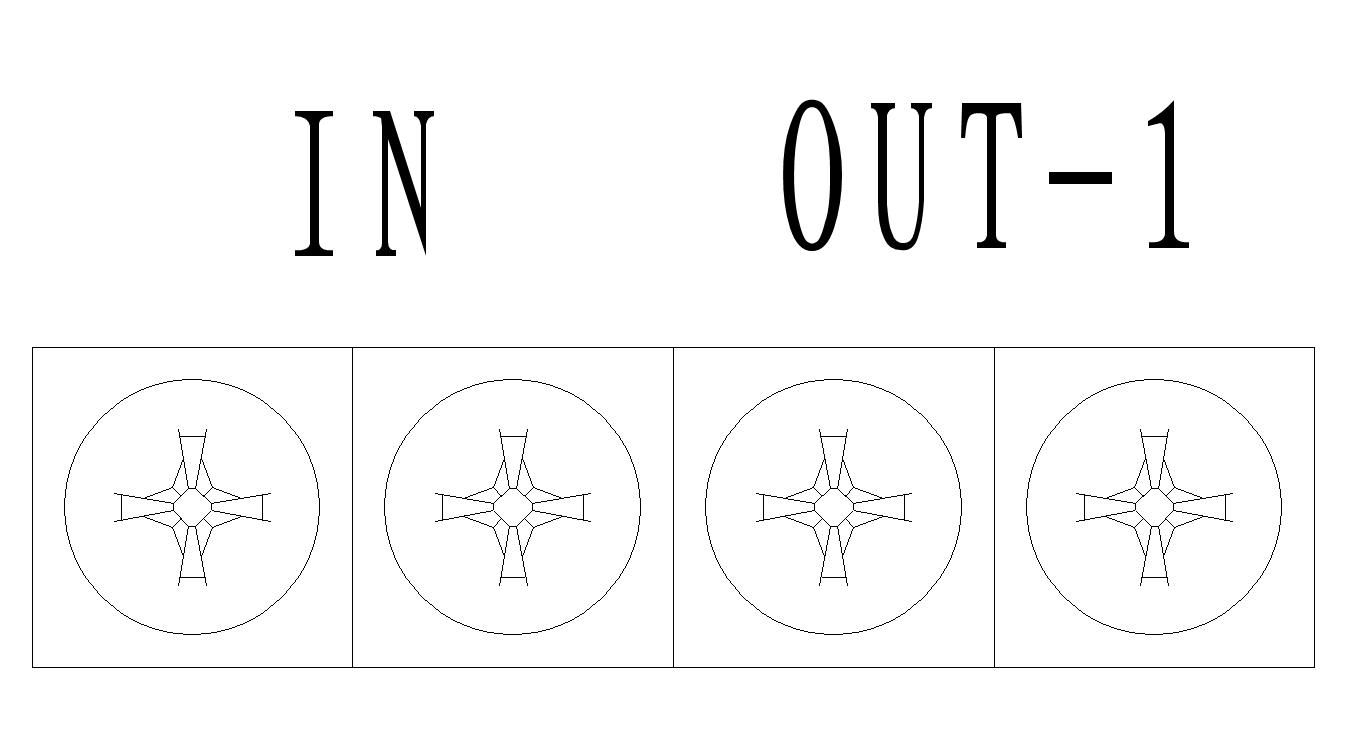

3.接線：將電纜線按下圖分別接在接線端子上

IN為DC24V電源（無極性）；OUT-1無源輸出常開觸點；

OUT-2為繼電器常開觸點

4. 電纜的引入裝置: ⅡB級采用封口螺帽壓緊密封圈結構；ⅡC級采用密封填料函結構。

六、注意事項

1、嚴禁在易燃易爆場所帶電拆卸。

2、安裝時不要損傷隔爆面,并保持其清潔。隔爆面緊固螺釘應均勻擰緊，注意隔爆面不要夾雜異物。

3、長期使用要定期檢測按鈕的性能是否完好，如失效或損壞時要由專

業人員進行維修。

阜新市東方防爆器材廠

地址：遼寧阜新太平區太平東街24-6-21

電話：0418-2490119 ；15042559689

傳真：0418-2466119

郵編：123000

E-mail：dongfang.ex@163.com
