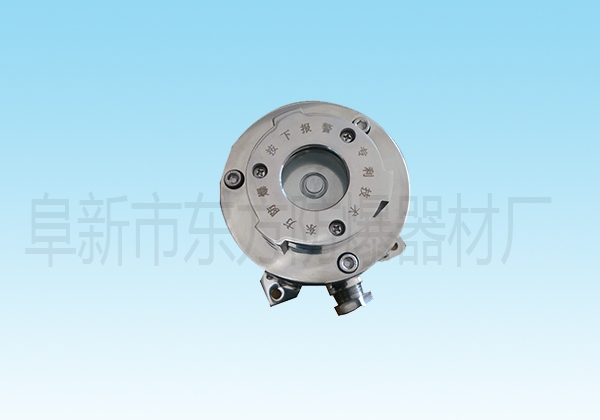

DFAN-X-M型防爆消火栓按鈕（編碼型）

   安裝使用說明書

一、概述

DFAN-X-M型防爆消火栓按鈕（編碼型）為編碼型消火栓按鈕。其防爆性能符合GB3836.1《爆炸性環境第1部分 設備 :通用要求》、GB3836.2《爆炸性環境第2部分 由隔爆外殼“d”保護的設備》，GB12476.1《可燃性粉塵環境用電氣設備 第1部分：通用要求》 、GB12476.1《可燃性粉塵環境用電氣設備 第5部分：外殼保護型“tD》，同時還滿足GB19880《手動火災報警按鈕》中的各項要求。并經國家指定的檢驗單位檢驗合格，取得了防爆合格證書。消火栓按鈕適用于爆炸性氣體環境和爆炸性粉塵環境的危險場所。

DFAN-X-M型防爆消火栓按鈕（編碼型）可與海灣安全技術有限公司生產的聯動型火災報警控制器連接，當人工確認火災發生后按下報警按鈕上的按片，可發出火災報警信號，通過總線傳遞信息。

二、產品特點：

1.防爆消火栓按鈕采用專用鑰匙復位，具有自鎖功能，滿足最新國標要求。

2. 防爆消火栓按鈕（編碼型）的地址碼為電子編碼，可現場改寫。

三、技術參數

1．防爆標志： ExdⅡCT6 Gb、Ex tD A21IP65 T85℃

2.工作電壓：總線24V

3.監視電流:≤0.8mA

4.報警電流：≤2mA

5.指示燈：啟動：紅色，巡檢時有微弱閃亮，按下時點亮

回答：綠色，消防泵運行時此燈點亮

6.使用環境：

溫度：-20℃～+50℃

相對濕度≤95%，不結露

大氣壓力：80kPa～110kPa

7.防護等級： IP65

8.出線口螺紋：G3/4

四、結構特征、安裝與布線

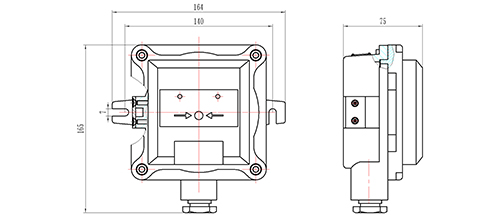

1.外形圖如圖1所示：

圖1 外形示意圖

2.安裝: 安裝: 根據現場情況可分為壁式安裝和立柱式安裝。壁式安裝用M6螺釘通過按鈕安裝爪將按鈕固定在墻壁上，一般要求按鈕底部距地面高大于1.2m。立式安裝須用專門立柱在地面上固定，其安裝要求與壁式安裝相同。

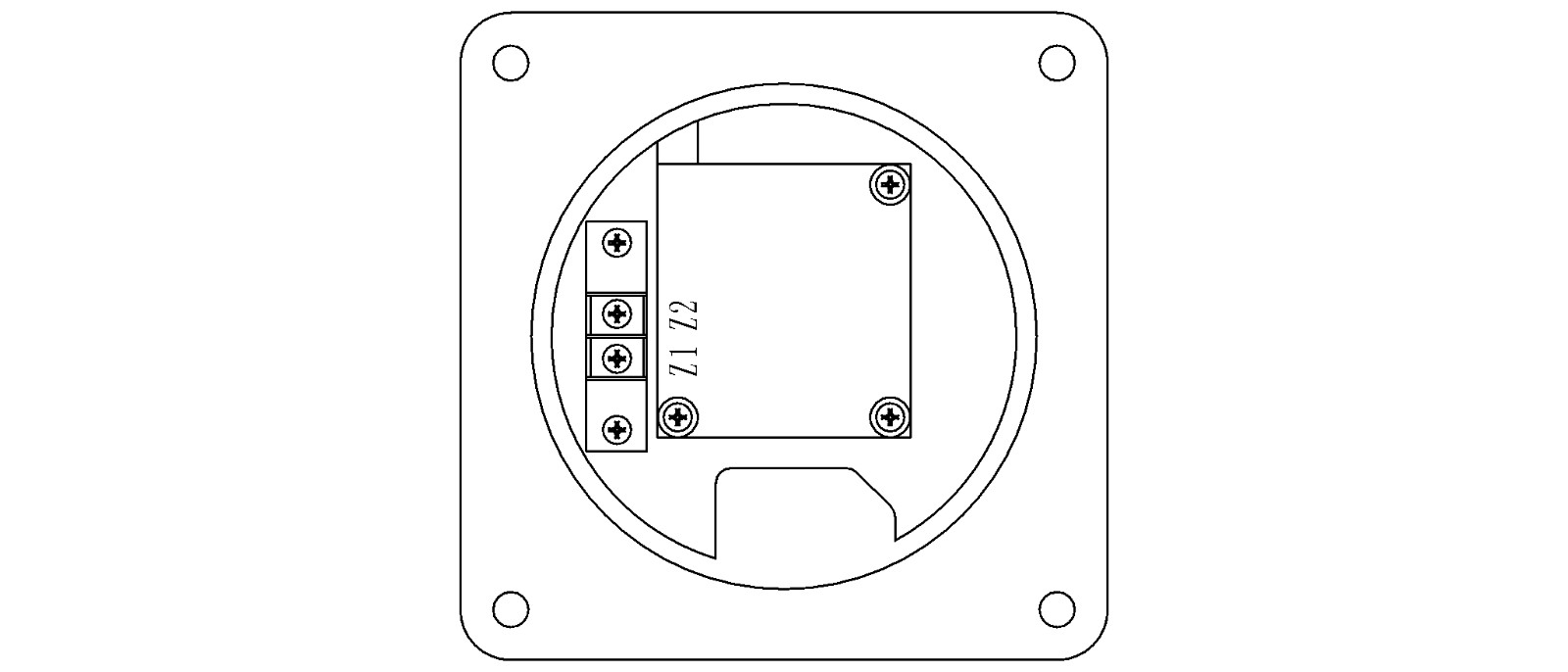

3.接線： 按鈕上蓋配有四位接線端子，對外接線端子示意圖如圖3所示：

圖2 接線端子示意圖

Z1、Z2：信號總線，無極性；K1、K2無源常開觸點

4. 電纜的引入裝置: ⅡB級采用封口螺帽壓緊密封圈結構；ⅡC級采用密封填料函結構。

五、注意事項

1、嚴禁在易燃易爆場所帶電拆卸。

2、安裝時不要損傷隔爆面,并保持其清潔。隔爆面緊固螺釘應均勻擰緊，注意隔爆面不要夾雜異物。

3、長期使用要定期檢測按鈕的性能是否完好，如失效或損壞時要由專業人員進行維修。

4、外表面請用濕布擦試。
