DFJAN-XH型手動報警按鈕

安 裝 使 用 說 明 書

一、產品簡介：

DFJAN-XH型手動報警按鈕為非編碼開關型報警按鈕，其性能符合GB19880—2005標準的要求，是火災報警系統中不可缺少的常用設備，與火災報警控制器等設備組成火災報警系統。當現場發生火災時，經人工確認火警后，按下手動報警按鈕，即可向火災報警控制器發出報警信號。

二、產品特點：

1.手動報警按鈕采用專用吸盤復位，具有自鎖功能，滿足最新國標要求。

2.手動報警按鈕外殼采用不銹鋼316材質，具有很強的抗腐蝕性。

3.手動報警按鈕可以和國內外任何廠家的火災報警控制器配套使用。

三、主要技術參數

1.輸入電壓：3-250VDC/AC

2.輸入電流: ≤2A

3.觸點接觸電阻: ＜50mΩ

4.防護等級:IP66

5.使用環境:

溫度：－25℃～＋55℃

相對濕度：≤95％  不結露

大氣壓力：80kPa～110kPa

6.出線口螺紋：G1/2

7.重量:2.5kg

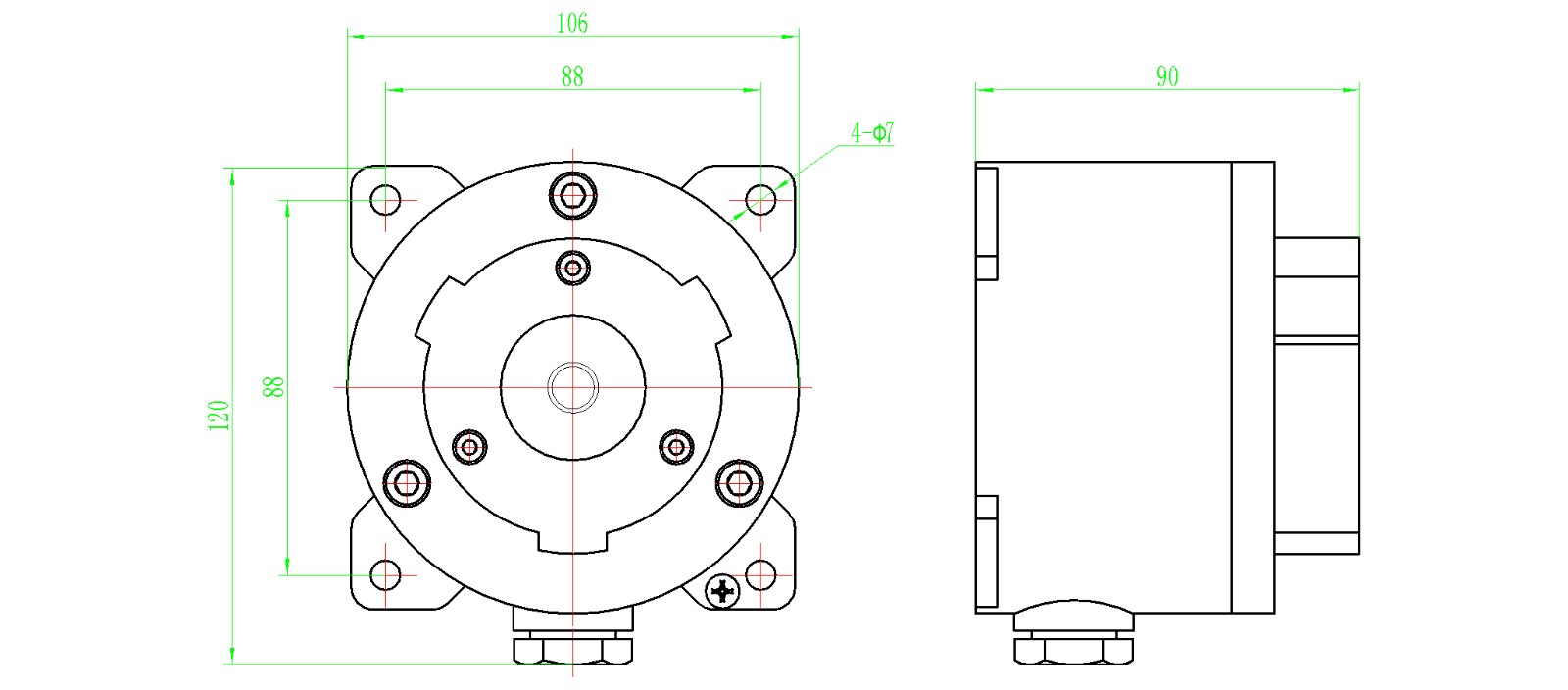

四、外形圖

五、安裝與接線

1.安裝: 根據現場情況可分為壁式安裝和立柱式安裝。壁式安裝用M6螺釘通過按鈕安裝爪將按鈕固定在墻壁上，一般要求按鈕底部距地面高1.5m。立式安裝須用專門立柱在地面上固定，其安裝要求與壁式安裝相同。

2.接線：將電纜線通過壓緊螺母、墊圈、密封圈進入手報殼體內，接在接線端子上即可。
